电动轮椅发展史

发布者: [发表时间]:2024-04-25 [来源]:微信公众号-南橡 [浏览次数]:

852C


一、电动轮椅的发展概况



1、电动轮椅的发明约在20世纪初左右。


2、美国在1940年颁发第一张电动轮椅的专利证书。


3、初期的产品不太受到重视的原因:严重残障者的愈合状况不佳,早期产品笨重、缺乏效率、可靠性低等因素。


4、二次大战后,大量生还的残障者激增,市场需求也突然加大。


5、60—70年代,控制器的稳定度渐渐改良,一些特殊控制的界面也陆续开发成功。


6、80年代,由于微处理器与应用在控制器的制造上,使得操控性及稳定性大幅提升。


7、90年代,电动轮椅的发展主要是在结构设计的改良,包括:


 1专为电动轮椅设计的各式骨架


 2)座椅系统与传动底座分离的设计


 3)不同位置的传动轮设计


7468


7896




二、分离式动力底座



1、座椅系统与传动底座可轻易抽换。


2、同样的动力底座,可支援不同的座椅系统(不同功能或尺寸的座椅)




三、电动轮椅的分类



1、室内型:轻巧、小轮、回转半径小


2、室内外通用型:除了室内活动外,可在学校、公司、人行道或商场等场所活动,但必须在较为平坦坚硬的地面上活动。通常电瓶容量不大,行动距离有限。


3、户外活动型:可以在不平稳的颠簸路面行进,连续行驶距离较长且速度较快。




四、不同座椅系统的划分类型



(一)、平面固定型:


座面与靠背为平面设计,且座靠背之夹角是固定的,无法改变。


1AFE


(二)、可平躺型:


 1、特点:靠背与座面间的角度可改变(向后躺下或起来)。


 2、适用:减压、血压护理工作、伸懒腰。


5A5E


(三)可后倾型


 1、特点:整个座椅系统与水平面的相对角度可变化。


 2、优点:对抗张力反射、减少压力、代偿身体控制能力不足。


1C3C

重心前移的安全设计:可后倾前轮驱动式电动轮椅


18FA

可后倾中轮驱动式电动轮椅


(四)可站立型


12A8


15B8


 1、特点:轮椅骨架可将老年人、残疾人由坐姿撑起成为站力姿势。


 2、优点:心理效益、骨骼强化、压力减除。

        一般有下列几种常见的组合:


(1)手动推进及站立

(2)手动推进电动站立

(3)电动推进与站立


 3缺点:不同轴转动所造成的滑动影响摆位。


 4解决策略:零剪力的靠背系统

(五)高度可变型


特点:轮椅座椅角度不变下,可让老年人、残疾人升降到达不同的高度。


1D43


(六)适合居家与办公的电动轮椅


 1、中轮驱动型轮椅,所以拥有最小的回转半径


 2、座面高度可以方便探取高处物品


 3适合儿童使用的电动轮椅,考虑儿童到地面玩耍以及与成人谈话时所需的不同高度。



14E2


160C

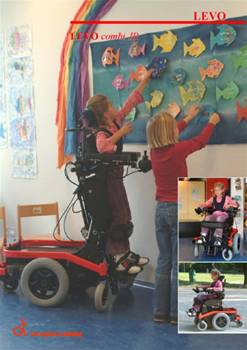

(七)儿童专用电动轮椅


3F53

儿童轮椅


 1、尺寸符合儿童的身材


 2可加装摆位的配件


 3、座椅高度与角度可电动调整


 4、控制器整合性良好

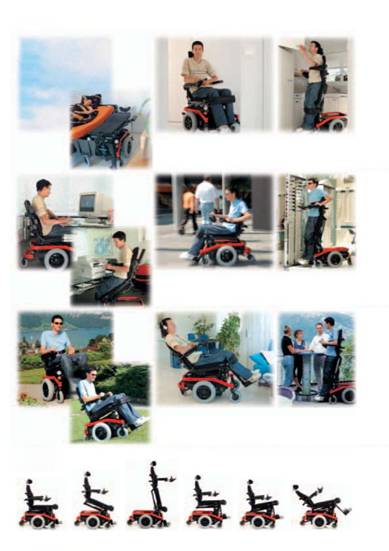

(八)多动向升降式电动轮椅


 1、世界首创可正逆向驾驶模式,在狭小的通道中可以正面驶入,逆向驶出;无须倒车。


 2、可电动升高、旋转方便探取高处物品


725F

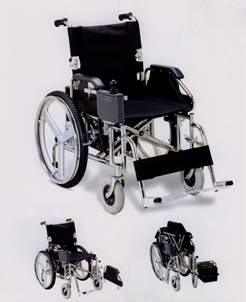

(九)将手动式轮椅升级为电动轮椅


 1、优点:

   (1)提高手动轮椅的活动范围

   (2)可保留手动轮椅的轻便、可收折性

   (3)节省老年人、残疾人或照护者的能量消耗

 2、外加动力系统的设计:


 3、可拆卸式的电池组:


 4、轮中内建马达的设计:


 5、动力辅助式手动轮椅:

   (1)将动力装置与手动轮椅相结合

   (2)类似动力方向盘的功能,只要推手扶圈即可


 6有动力辅助


2AA7


(十)外加牵引机的设计:


 1、即卸式的连结设计,于室内使用时不增加体积


 2、有外出需求时可作较长距离的活动或轻松爬坡


839D


(十一)其它类型的电动轮椅


 1、可横行的电动轮椅:除了一般的行驶方式外,尚可水平横移。


 2、全姿势可调电动轮椅

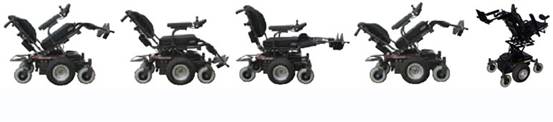

五、电动轮椅的基本结构




29E2


(一)一部电动轮椅应可从四周方面来检视:


 1、座椅及骨架机构系统


 2、底座传动系统


 3、电动控制系统


4、人机控制界面


(二)座椅及骨架机构系统


原则:类似一般手动式轮椅,考虑尺寸、角度、各式摆位配件以及骨架机构(标准、可倾躺、可变换高度)的形式。


(三)底座传动系统


包括:传动轮的位置、驱动马达的功率、传动的方式(齿轮、皮带)


(四)不同驱动轮位置对操控影响


 1、原地回转的半径不同


 2、行进时的循迹不同


(五)电动控制系统


包括:类比或数位式的控制器、各项操控参数的调整、能否额外控制其它辅具设备(如环控系统或沟通辅具等)。


(六)人机控制界面


老年人、残疾人如何来指挥电动系统的方式:尽可能利用个人最可信、有效率的身体部位来控制


 1、各式摇杆


 2脚控电动轮椅


 3拇指微动控制器


 4吹吸界面


 5吹吸控制:

(1)属于非比例式控制。

(2)即由空气动力开关侦测轻吸气、重吸气、轻气以及重吹气四种控制指令。

(3)适合严重瘫痪如高位颈髓的老年人、残疾人使用。


 6、头部控制(按键式及倾斜式)


 7下巴控制:有些需配合口含棒操作按键


FFB


115C

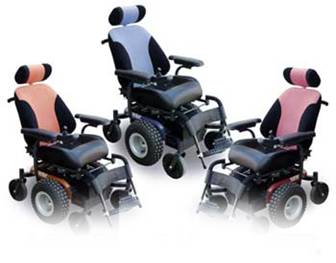

六、电动轮椅近期的发展



1、轮椅自动导航系统


 1)置于踏板前端或头顶上之雷射判距离。


 2)预先将建物的结构图载入电脑。


 3)使用时先标示现在位置,启动后自动寻找路径,并自动闪避障碍物。


2、电动轮椅防撞系统


 1)利用类似倒车雷达的超音波侦测器侦测障碍物。


 2)遇到障碍物时自动将马达动力切断或逆转,以防止撞击事件的发生。


3、轮椅附加机械手臂


 1)对于上肢运动功能不佳的电动轮椅使用的老年人、残疾人,伸手取物或进食是十分困难的是。


 2)利用按键或特殊开关驱动机械手臂代为执行手功能。


30F3



七、电动爬楼轮椅



1、履带爬楼轮


履带爬楼轮椅适用于室内外的上下楼梯和较为复杂的路面,履带式爬楼轮椅是将电动轮椅与履带爬楼机合为一体的产物,老年人、残疾人可独立操作完成爬楼的动作。


在平地行驶时使用轮胎,到了有楼梯的地方时,它就会像“变形金刚”一样,收起轮胎并放下履带,变成一台标准的履带式爬楼机。这款爬楼机既方便了老年人、残疾人的短途出行,又可以爬楼,非常实用,但价格昂贵


履带爬楼轮椅重量一般50Kg左右;24V充电电池;上行提升速度5/ m分钟左右;下行或空载速度:5 m/分钟左右;梯度坡度35°为最大值;额定载重:130kg左右;楼梯最小宽度:850 mm。


35D4

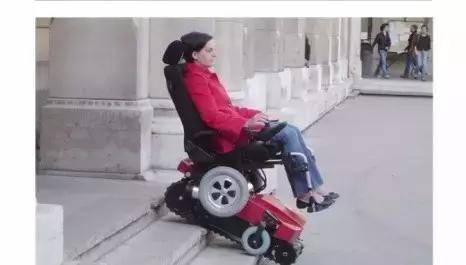

履带爬楼轮椅


336F

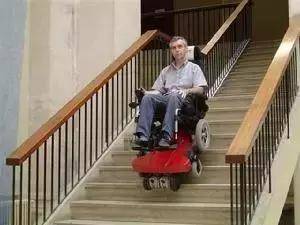

履带爬楼轮椅


2A0A

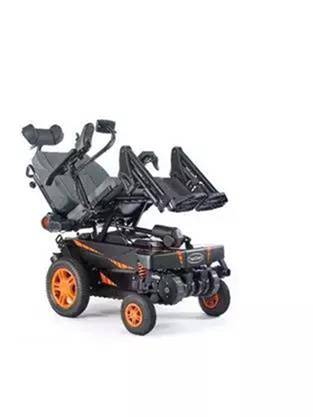

履带爬楼轮椅


204D

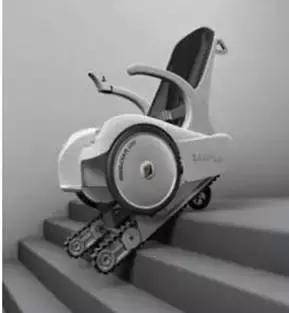

履带爬楼轮椅


7EB9

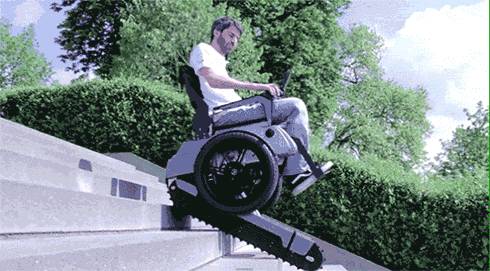

履带爬楼轮椅


2、智能爬楼轮椅


智能爬楼轮椅,集现代科技研究与现代工业制造业为一体,具有强大动力源,爬楼如履平地一般,智能控制,制作精细,但是由于25000美元的售价让绝大部分人买不起。



6FDE

智能爬楼轮椅


2EEB

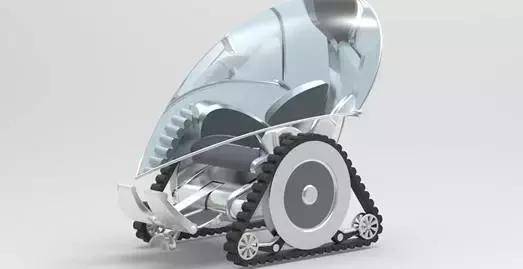

智能爬楼轮椅


62A8

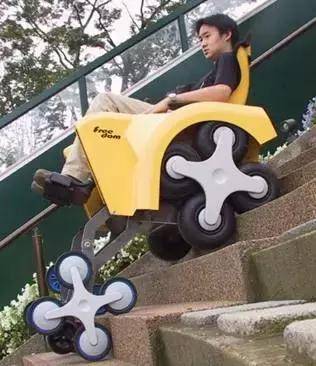

智能爬楼轮椅


42F1

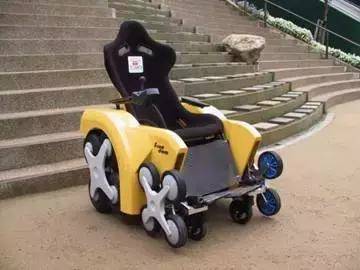

智能爬楼轮椅


2355

智能爬楼轮椅




八、电动代步车的基本分类
依照结构不同可分为:三轮与四轮代步车



依照结构不同可分为:三轮与四轮代步车


(一)三轮代步车的特点


 1、体积小,易穿梭


 2、重量较轻,易搬运


 3、底面积较小重心不易维持,转弯时常会造成翻覆的危险


 4、座椅转向设计的机构与应用


 5、座椅前后移动的设计


 6、配合方向将手柄角度的调整,以满足不同身材个案的操控需求。


 7、方便转位的考虑。



24EF23D125BF23D025F4277D



(二)马达、齿轮箱与控制器


1、电动代步车不同于电动轮椅,只用一个马达同时驱动两侧轮子。


 2、控制器依据人机界面传来的指令,调节不同的电压,以改变直流马达的转

速。


(三)不同于电动轮椅的转向机制


1、电动轮椅以摇杆指挥控制器,以驱动并分别调节两个马达的转速;转弯时利用左右两轮的差速以转向。


2、电动代步车直接一将柄(龙头)带动连动杆系统以直接转动轮子的角度,达到转向的目的。


(四)马达与驱动轮


驱动轮愈大,克服障碍能力愈加,但是对马达的马力要求相对增大。


(五)无线电波对电控制系统的威胁


 1、控制器是精密的电子零件组成的电路调节系统,易受外界强烈无线电波的干扰。


2、控制器贩售前需经过电磁兼容的检测,以测试其对抗电磁干扰的防护能力。
